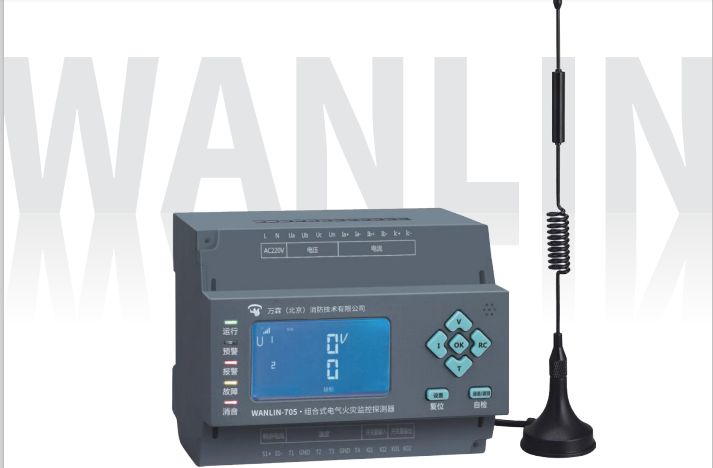

萬霖智慧用電系統通過物聯網技術對引發電氣火災的主要因素（導線溫度、電流和漏電流等）進行不間斷的數據跟宗與統計分析，實時發現電氣線路和用電設備存在的安全隱患（如線纜溫度異常、過載及漏電流越限等），經云平臺大數據分析，即時向安全管理人員發送預警信息，后臺設置充值，可以撥打電話及短信通知，指導其開展隱患治理，達到消除潛在的電氣火災危險，實現“防患于未然”的目的。本設備具備四路溫度檢測、三路電流檢測和一路漏電流檢測功能，有三種通讀模式選擇：485總線通訊，GPRS網絡通訊和LORA無線通訊。

面板顯示說明

數碼管顯示：溫度顯示，電流顯示。

LED燈說明：運行（綠燈）/通訊，故障（黃）/信號，報警（紅），消音（紅），設置（綠）

按鍵：設置/消音，加/檢驗，減，查詢/出廠設置，自檢/復位

接線端說明：

Z1-Z4四路溫度接入，Z1安裝時安裝在弟一路方便準確，以此類推。

NO和COM表示報警常開輸出開關量，NC和COM表示報警常閉輸出開關量

DC12V  表示設備需要直流12V供電

AB表示485通訊線

漏電互感器 表示漏電流接入口

電流互感器表示三路額定電流接入口

二、系統設置

1、出廠設置：

上電后，按住“出廠設置”鍵5秒，設備會恢復出廠設定值：

剩余電流報警值：0.150A

繼電器輸出參數：60

機器地址編號：詳見機身二維碼（18位）

同時所有的LED燈，數碼管亮5秒種，繼電器閉合 5秒種

2、參數設置：

上電后，按住“設置”鍵5秒，設置LED（綠）亮，進入“設定狀態”。

3、剩余電流報警值設定：弟一個數碼管顯示：Cc-1   第二個顯示：0.150，通過“加”“減”鍵可以設置漏電流報警值。

4、電流報警值設定：弟一個數碼管顯示：Cc-2  第二個顯示：500.0，通過“加”“ 減”鍵可以設置漏電流報警值。（通過按查詢鍵可以切換個位和十位；電流大小只能統一設置，不能單獨設某一路）

5、溫度蕞大報警值設定：弟一個數碼管顯示：65.00  第二個顯示：LL-1通過“加”“ 減”鍵可以設置溫度蕞大報警值。（只能設置四路溫度為一個報警值，不能單獨設某一路）

6、溫度蕞小報警值設定：弟一個數碼管顯示：-50.0  第二個顯示：LL-2通過“加”“ 減”鍵可以設置溫度蕞小報警值。（設置四路溫度為一個報警值，不能單獨設某一路）

7、繼電器設置：在“繼電器輸出設置”狀態再短按二次“設置”鍵，即進入“機器地址編號設置”狀態；弟一個數碼管不顯示   第二個顯示：Ar-00;可以通過“加”“ 減”“查詢”鍵設定2位的參數值。（出廠默認：00）

8、復位：

消除報警指示恢復，故障指示恢復，繼電器輸出恢復；顯示到正常狀態；報警LED恢復，故障LED恢復，消音LED恢復，運行LED亮

9、報警：

顯示報警的回路及報警時的剩余電流值：A--1 XXXX （漏電流報警）

顯示報警的回路及報警時的電流值：A—2～4 XXXX （剩余電流報警）

繼電器輸出，蜂鳴器一直鳴叫，報警指示LED亮，按消音鍵可以停止聲音，按復位鍵可消除報警和消音LED亮，繼電器恢復。

10、故障：

斷路/開路故障顯示：Ero-  X1 X2 X3 X4

X1～4 顯示:  0未安裝，1正常，2開路，3短路

X1 ，第1路，X2 ，第2路，X3 ，第3路，X4 ，第4路，

故障鳴叫：“笛..笛..笛....”斷續，直到故障消除后自動停止；也可手動銷聲；

故障LED燈：亮；按消音鍵可消除聲音，按復位鍵可同時讓消音和故障LED滅

11、自檢設備（需要30S～60S的時間，一直按著自檢鍵3秒）：

1，檢測LED數碼管顯示，指示燈顯示是否正常；

2，檢測蜂鳴器是否正常

3，檢測所有安裝的剩余電流互感器，并且對每一路剩余電流互感器校正到0（剩余電流互感器安好，并且檢測的主回路沒有剩余電流的情況下進行）；并且顯示出所有安裝好的剩余電流互感線圈；

顯示5秒：-LoN  X1 X2 X3 X4

X1～4 顯示: 0未安裝，1安裝正常，2開路，3短路

 X1 ，第1路，X2 ，第2路，X3 ，第3路，X4 ，第4路，

12、檢驗：（設置安裝好后，確認一下設置的參數和安裝的剩余電流互感器是否正常）

顯示1（3秒）：弟一個4位數碼管顯示設置的剩余電流值0.XXX  ,第二個4為數碼管顯示設備編號Ar-XX；

比如： 0.150  Ar-01

顯示2（5秒）：顯示安裝的剩余電流互感器的情況：  -LoN   XXXX

比如：（1）數碼管顯示： -LoN   1111，安裝的4個剩余電流互感器都正常；

   （2）數碼管顯示： -LoN   1200，安裝的第1路正常，第2路安裝好后開路了，第3，4路沒有安裝剩余電流互感器；

13、查詢：可以查詢每一路剩余電流互感器的當前值，每一路的報警值，剩余電流互感器的故障

1.如果報警LED亮時，前面的4位數碼管顯示回路：A--1～4，后面的4位數碼管顯示當前值；A--1～4表示報警電流的路數。通過“加”“ 減”鍵可以切換顯示路數。

按“查詢鍵”一次，可以切換到查詢溫度值，通過“加”“ 減”鍵查詢不同的路數的溫度值。

再按“查詢鍵”一次：回到初始顯示狀態；

沒有報警和故障時，只能查詢每一回路的當前值。

14、遠程設置：用戶端平臺支持遠程設置功能，可以實現遠程設備的編程，溫度、電流、漏電流設備，也可以實現遠程消音、復位。
